Як працюють трубчасті вакуумні сонячні колектори?

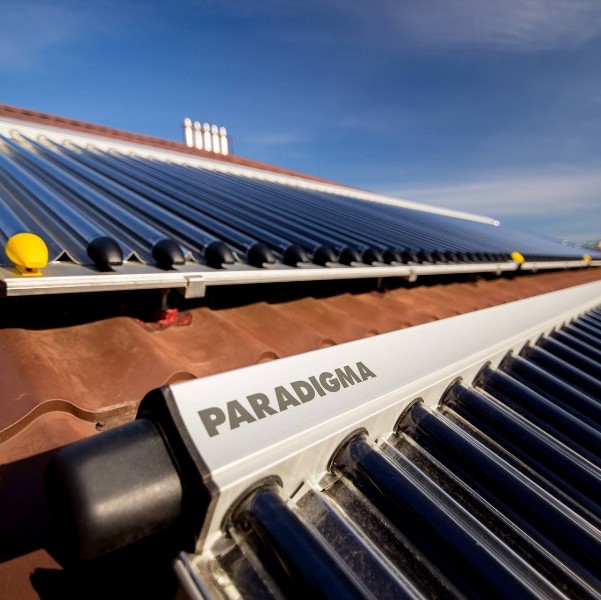

Трубчасті вакуумні сонячні колектори складаються з:

• Рами;
• Корпусу теплообмінника «manifold»;
• Вакуумних скляних трубок;
• Кріплення.

Всі частини трубчастих вакуумних сонячних колекторів можна замінити. При монтажі всі частини складаються, як конструктор. І власне це полегшує процес монтажу, наприклад на даху.

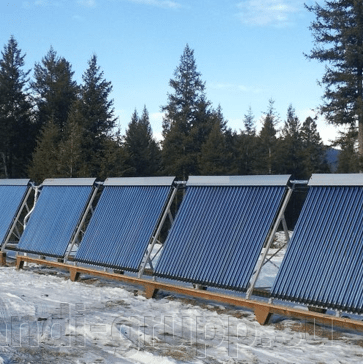

Монтаж відбувається у кілька етапів:

• Закріплення рами на даху;
• Прикріплення корпусу теплообмінника «manifold»;
• Встановлення вакуумних трубок (по одній) у «manifold».

В загальному, трубчасті вакуумні сонячні колектори набагато ефективніші у холодну пору року за плоскі сонячні колектори, оскільки, завдяки вакууму, тепловтрати в таких колекторах мінімальні.

Вакуумні трубки та корпус теплообмінника «manifold» відрізняються за своєю конструкцією:

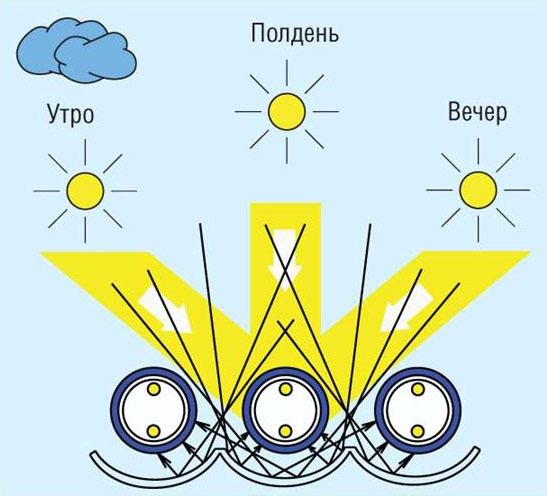

1. Коаксиальні вакуумні трубки прямого нагріву. В середині таких вакуумних трубок циркулює теплоносій (вода), що має безпосередній контакт з тепло-поглинаючою стінкою трубки. Стінка вакуумної трубки для більшого поглинання тепла покрита спеціальним селективним покриттям.
2. Коаксиальні вакуумні трубки зі системою heat-pipe. Система heat-pipe складається з трубки теплообмінника, яка передає тепло через гільзу, що прикріпляється до гнізда теплообмінника «manifold», в якому може бути впаяно одно або двотрубний теплообмінник. Система heat-pipe зручна у монтажі та в обслуговуванні, оскільки є можливість, у разі необхідності, замінити вакуумну трубку, не демонтуючи цілий сонячний колектор.
3. Коаксиальні вакуумні трубки з U-подібним проточним теплообмінником. Це високоефективні сонячні колектори, проте з певними недоліками, які необхідно враховувати. Монтаж та обслуговування таких колекторів досить складні. Річ у тім, що вакуумні трубки і теплообмінник «manifold» сконструйовані одним блоком, і при необхідності замінити вакуумну трубку буде не можливо. Та ціна на такі колектори досить висока.
4. Пір'яні вакуумні трубки – гібрид системи heat-pipe та плоских сонячних колекторів. Це найбільш ефективні сонячні колектори. Вакуумні трубки системи heat-pipe розміщені на плоскому абсорбері, який для більшого поглинання тепла покритий селективним покриттям, а для менших тепловтрат, розміщений у вакуумі. Ціна на сонячний колектор з пір’яними вакуумними трубками значно висока, та і монтаж досить складний. При необхідності, замінити окрему вакуумну трубку буде не можливо.
