м. Володимир-Волинський. Реалізація системи опалення, охолодження та рекуперації з геотермальним тепловим насосом NIBE F1355-28 кВт

Усі монтажні роботи на даному об'єкті було здійснено у кілька етапів:

• Етап № 1 - Бурові роботи (9 свердловин). Встановлення геотермального контуру.
• Етап № 2 - Монтаж підлогових конвекторів та теплої підлоги у всьому будинку окрім приміщення басейну.
• Етап № 3 - Встановлення розподільчого вузла геотермального поля.
• Етап № 4 - Встановлення вентиляції з підігрівом повітря в приміщенні басейну.
• Етап № 5 - Монтаж повітропроводів для системи рекуперації тепла та водяних фанкойлів, що працюють від теплового насосу.
• Етап № 6 - Монтаж теплої підлоги в приміщенні басейну.
• Етап № 7 - Монтаж паливної з тепловим насосом, електричним котлом та бойлером непрямого нагріву.
• Етап № 8 - Пусконалагоджувальні роботи з налаштуваннями в парі з системою "Розумного будинку".

Монтаж геотермального теплового насосу NIBE F1355-28 кВт, який працюватиме на опалення, охолодження та підігрів басейну будівлі площею 410 м2 в м. Володимиро-Волинський.

На даному об’єкті робота була розділена на кілька етапів і проводилась поступово протягом двох років.

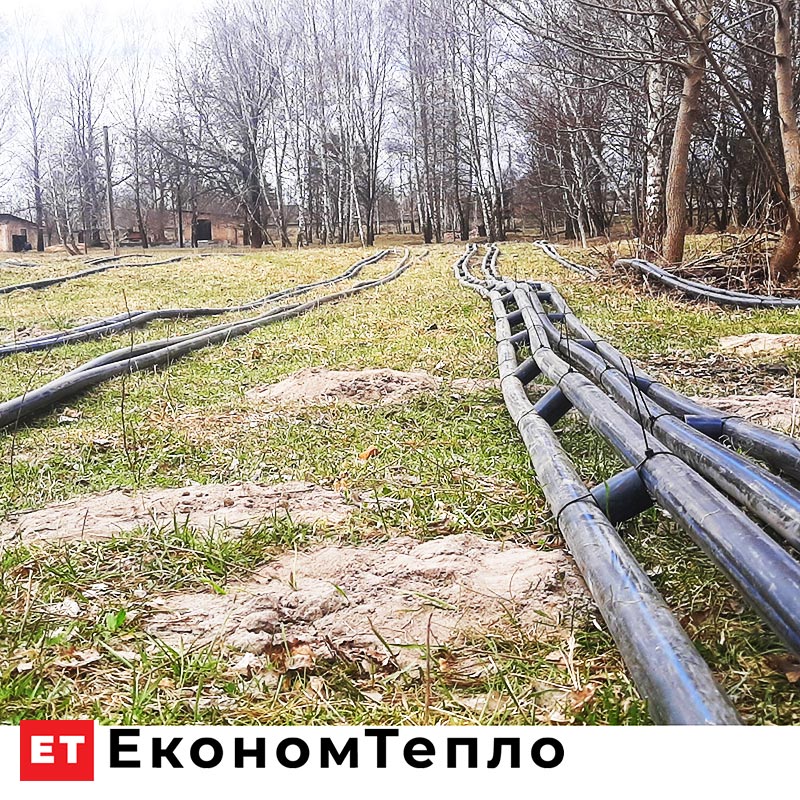

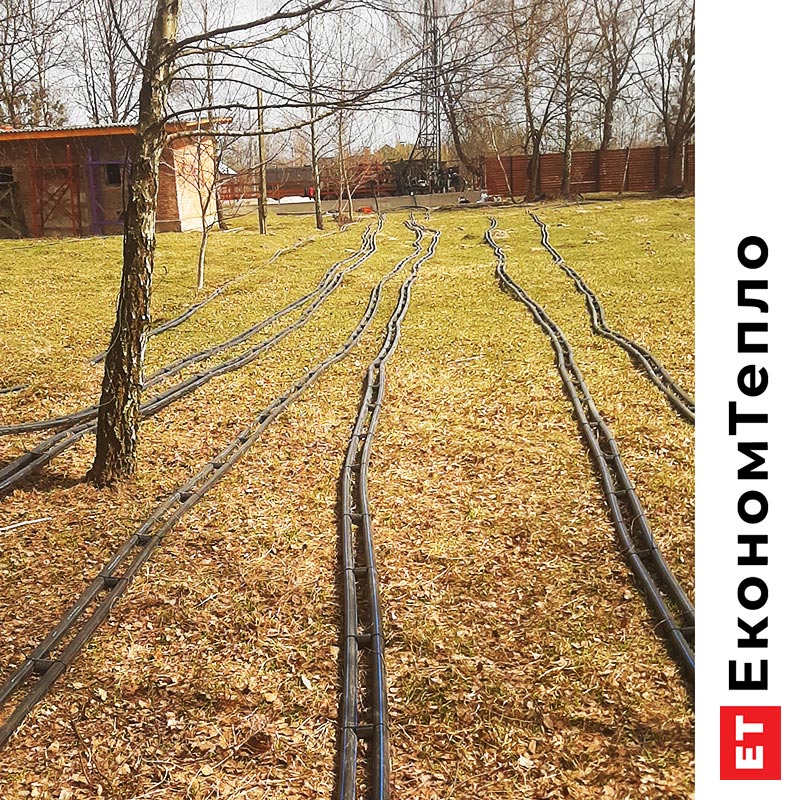

Початковим етапом здійснено підготовчі роботи, буріння дев’яти свердловин по 80 м під вертикальні геотермальні контури.

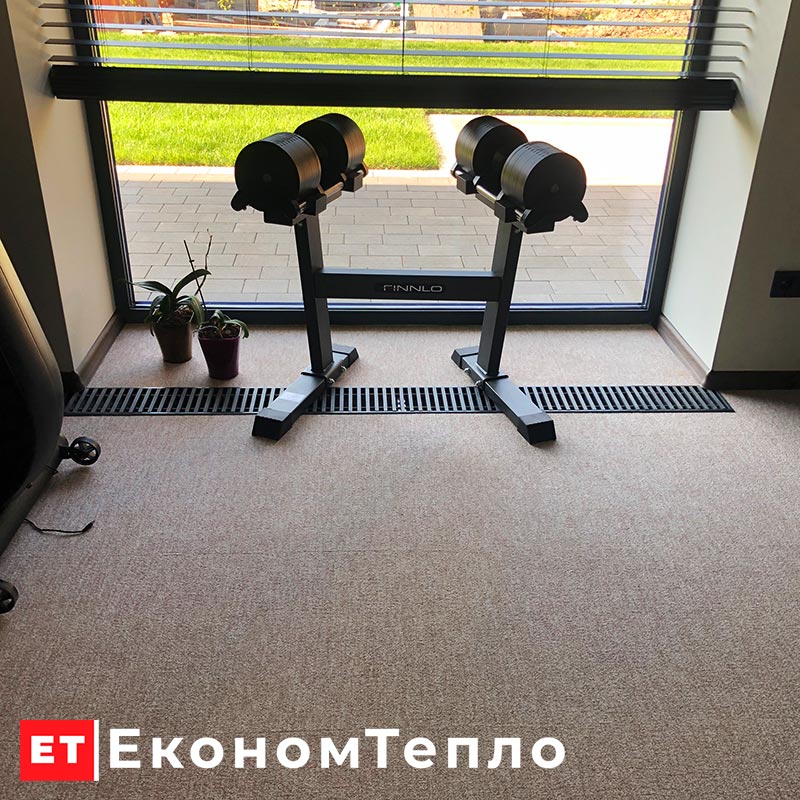

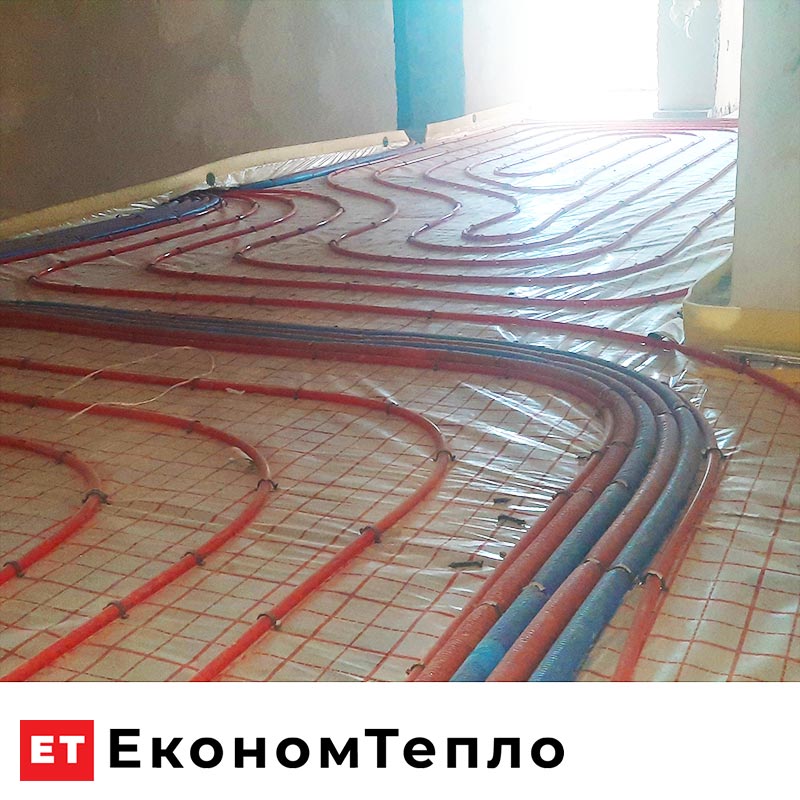

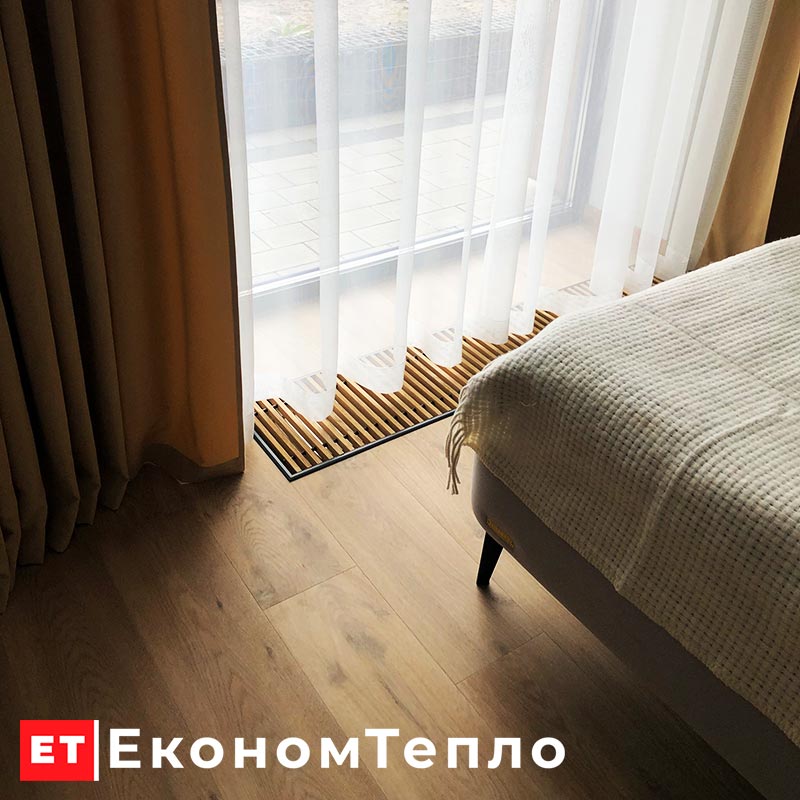

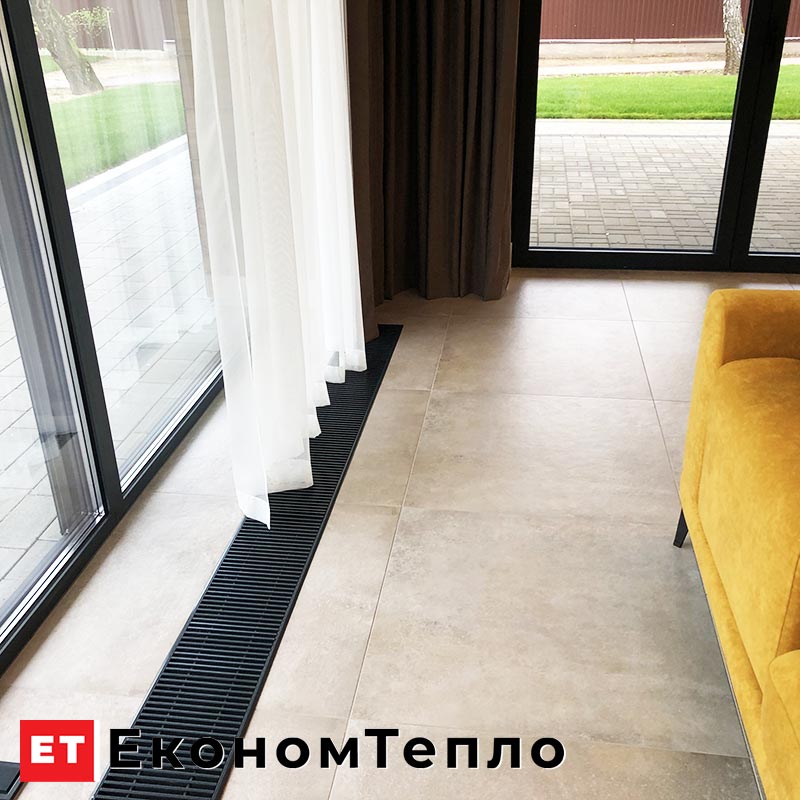

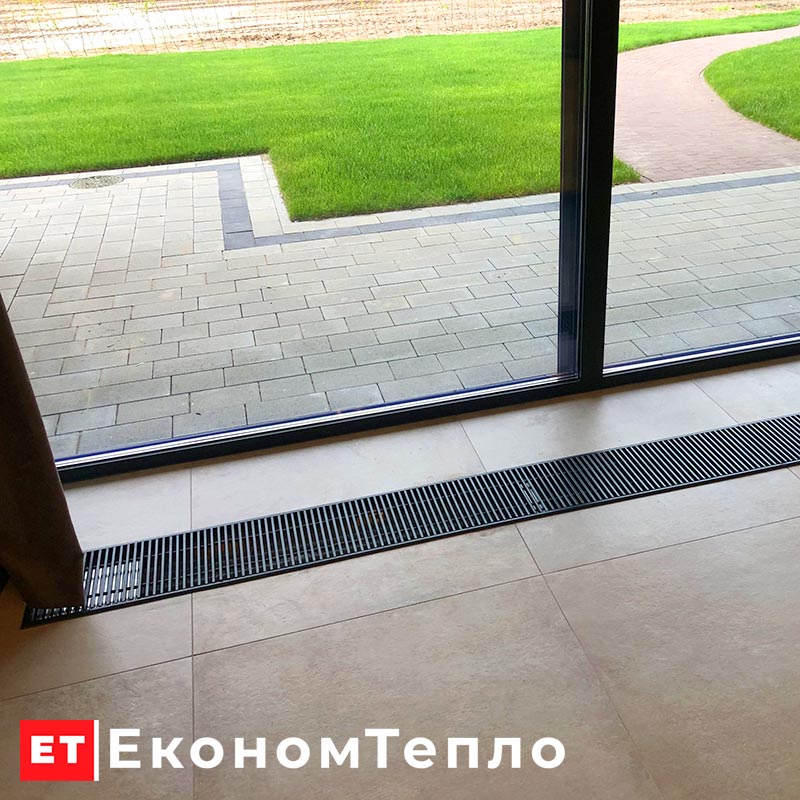

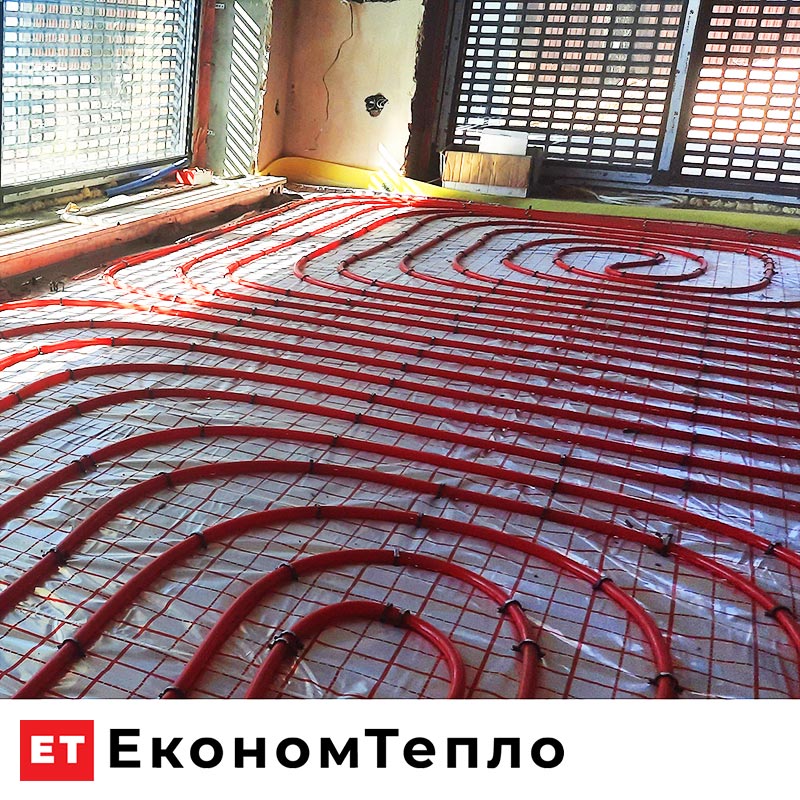

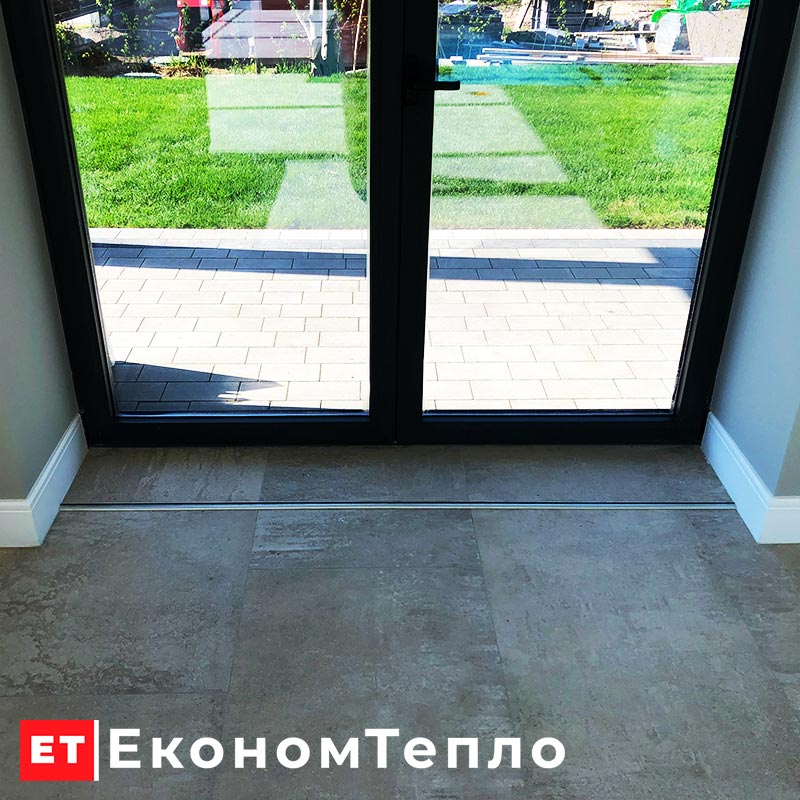

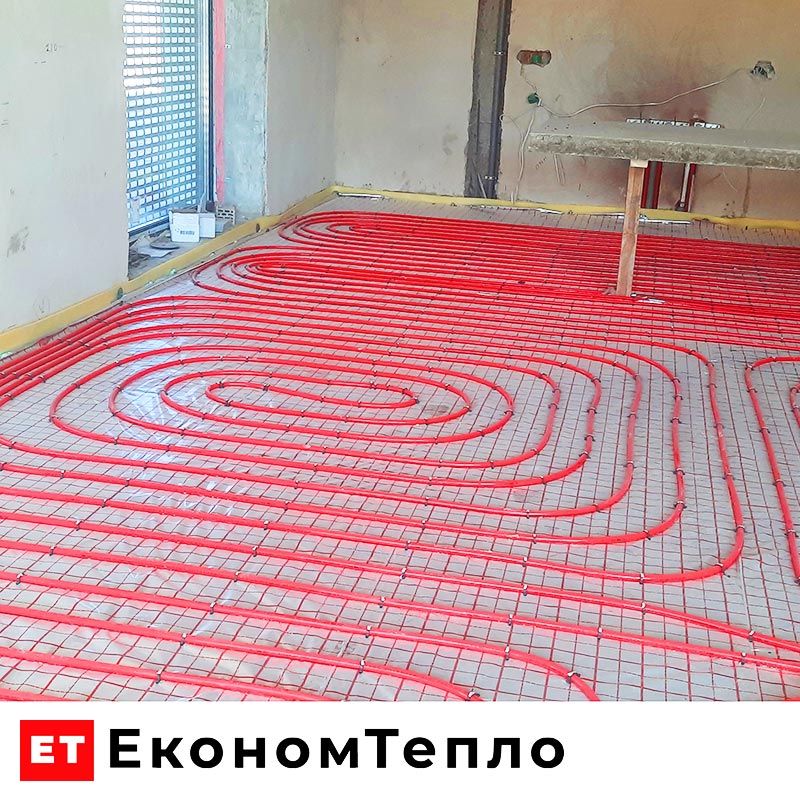

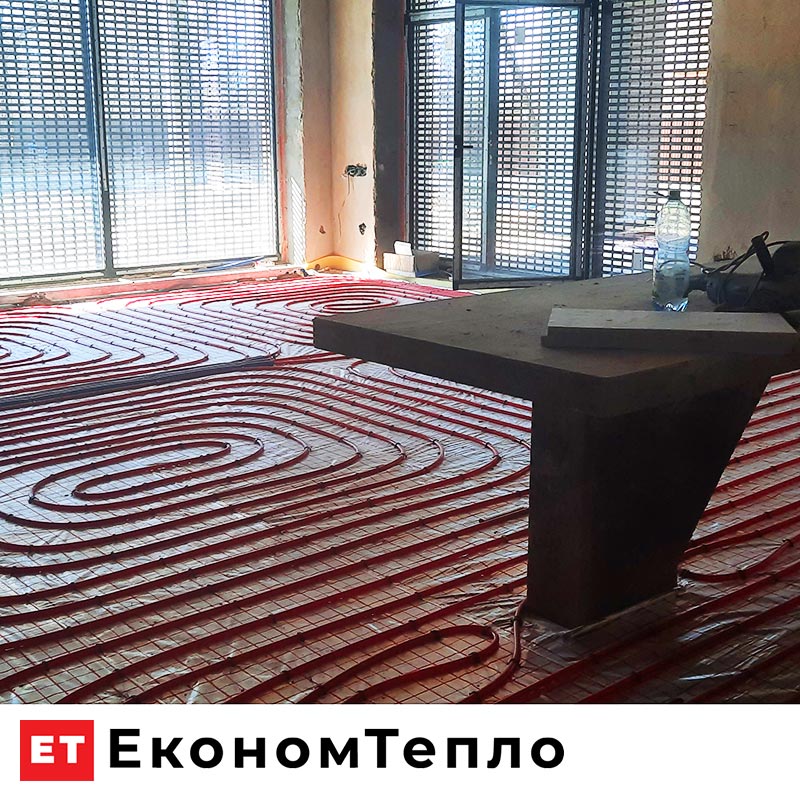

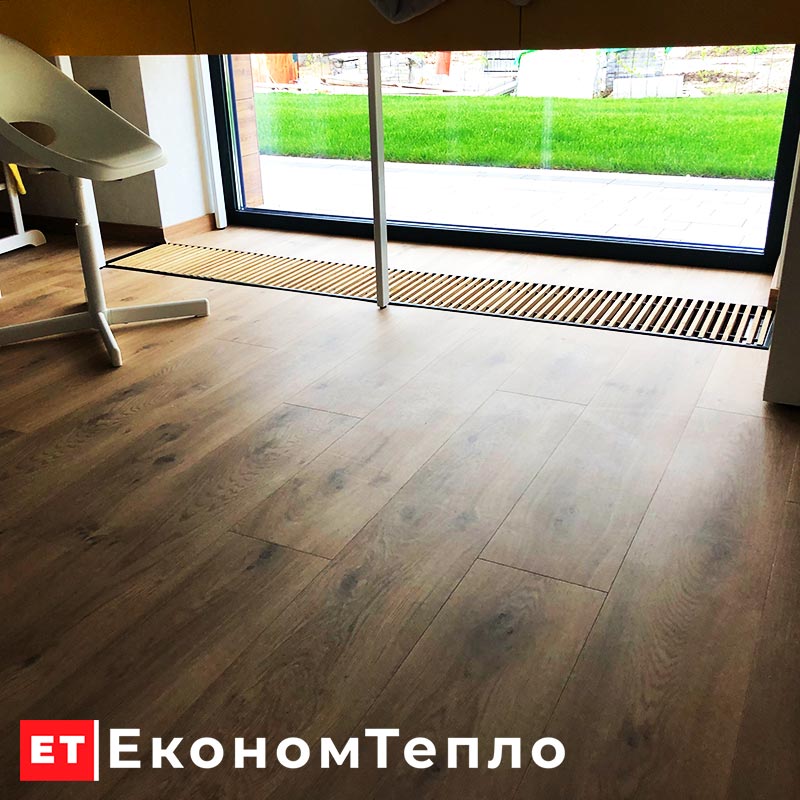

Наступним етапом виконано монтаж теплої підлоги та підлогових конвекторів у всіх приміщеннях окрім приміщення басейну. Конвектори з примусовою конвекцією підбирались з урахуванням звукового навантаження.

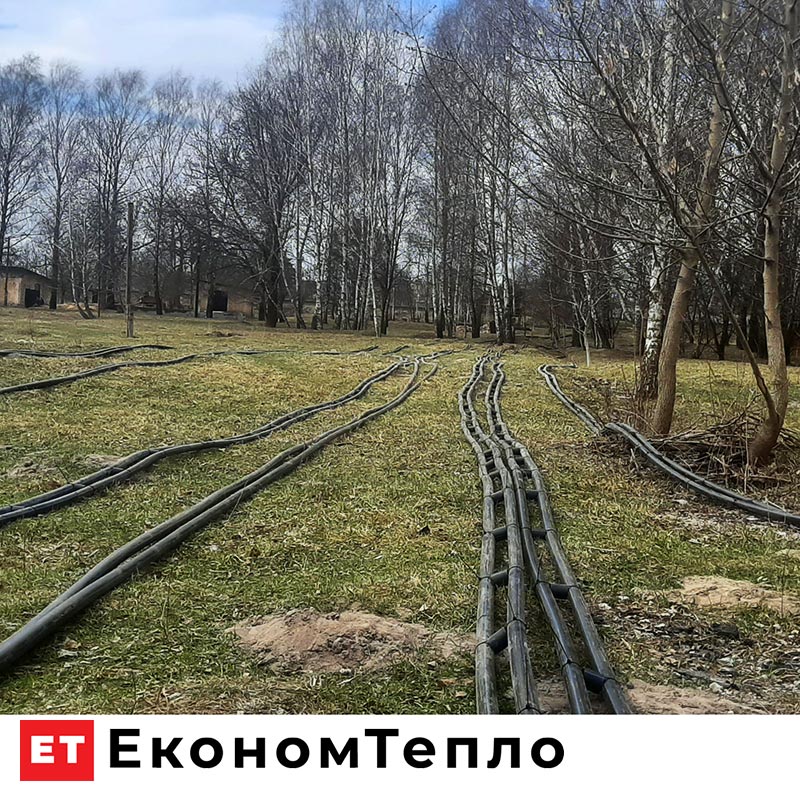

Третім етапом виведено геотермальні контури та встановлено в приямок з розподільчим вузлом:

• Опалення;
• Охолодження;
• Обігрів басейну.

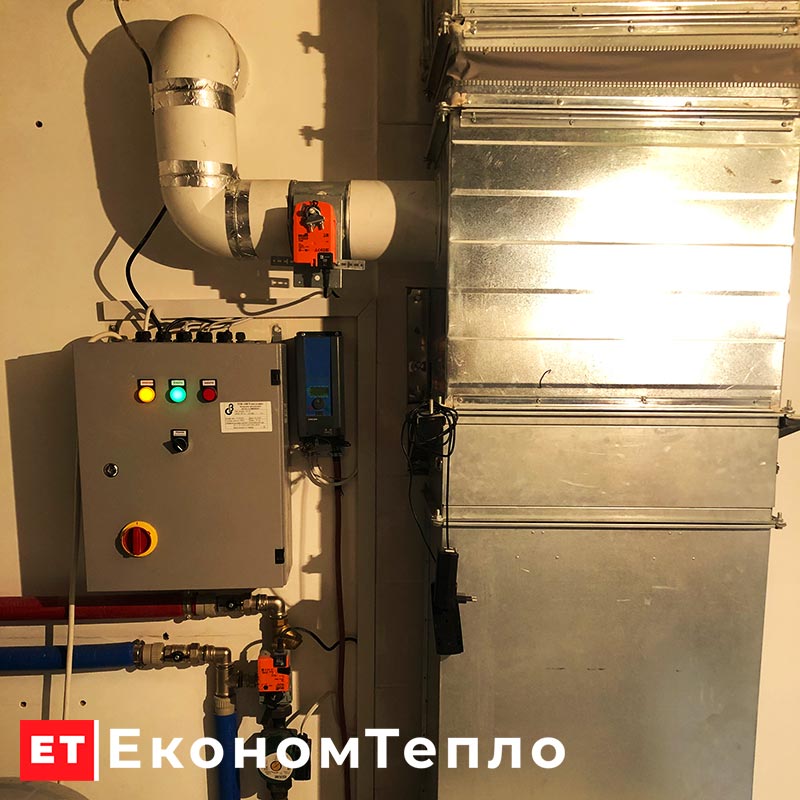

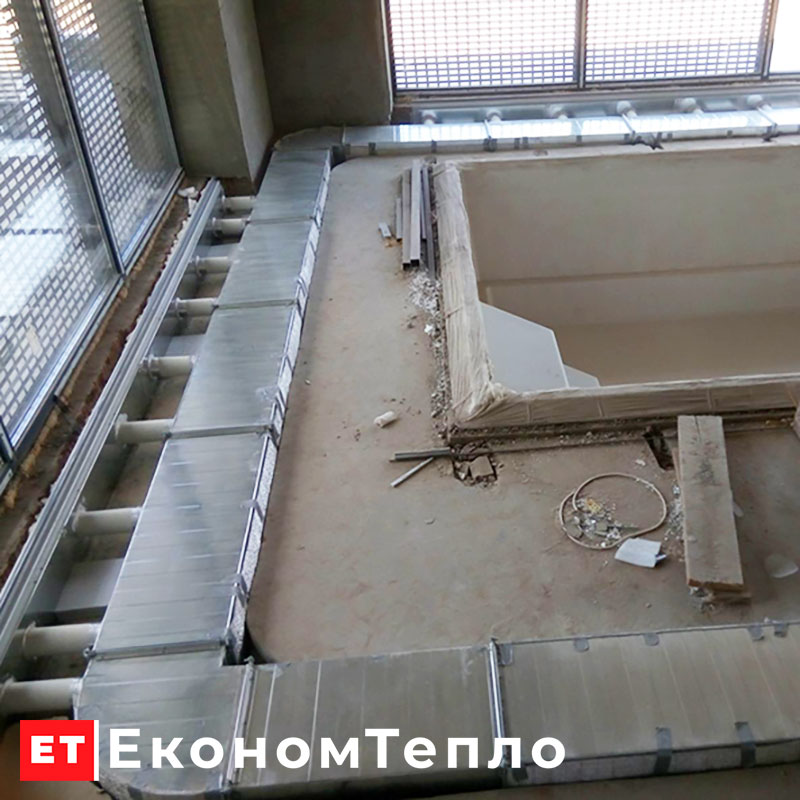

Далі встановлено вентиляцію з підігрівом повітря в приміщені басейну. Алгоритм роботи системи полягає в тому, щоб відібрати прохолодне повітря, яке повертається через теплоносій в геополе та використовується в кондиціонуванні будинку водяними фанкойлами. Відповідно охолодження відбувається без будь яких фінансових затрат.

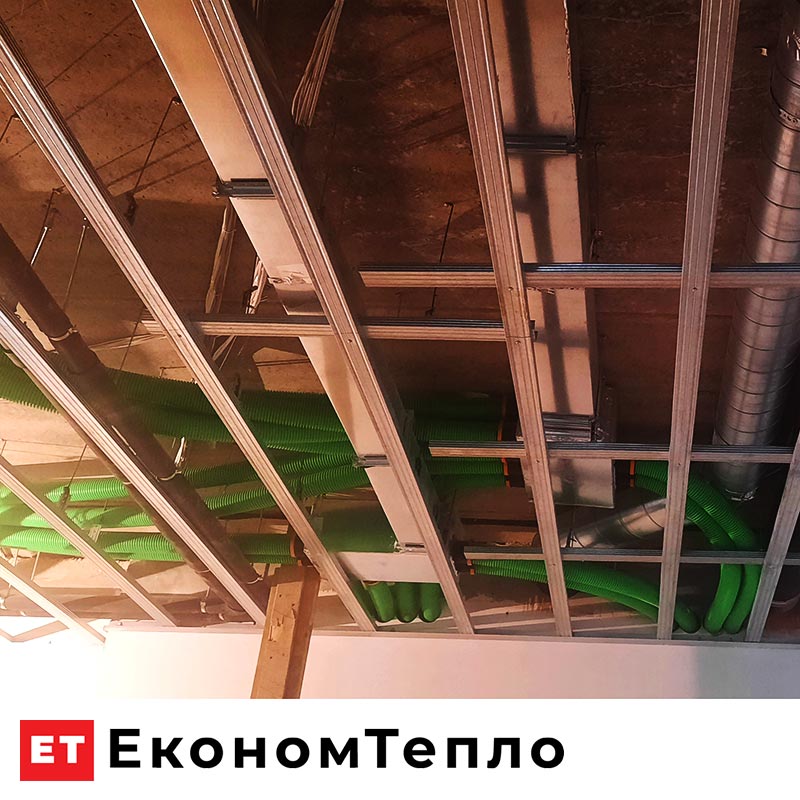

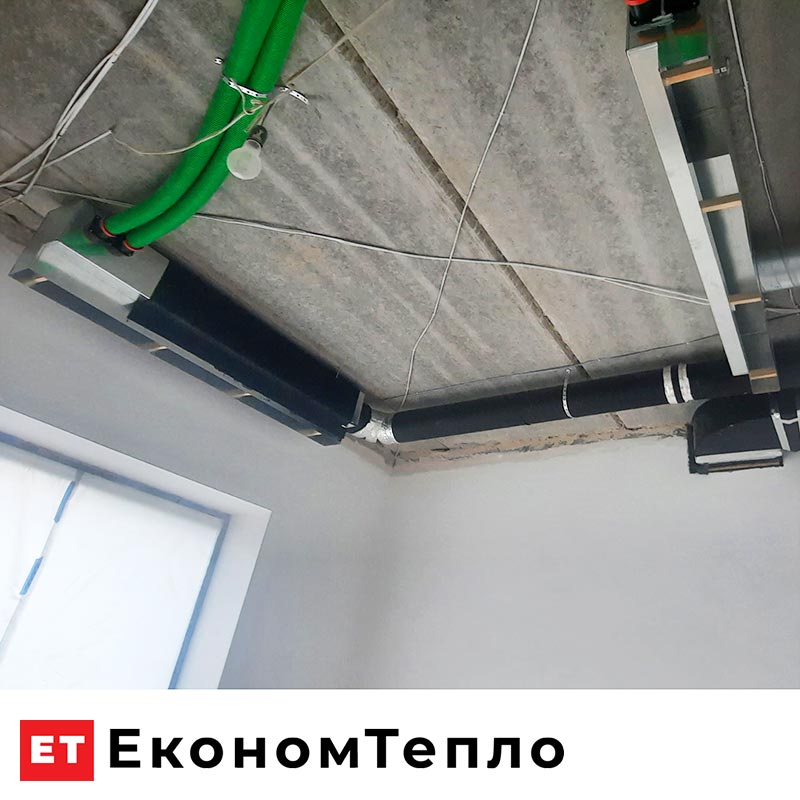

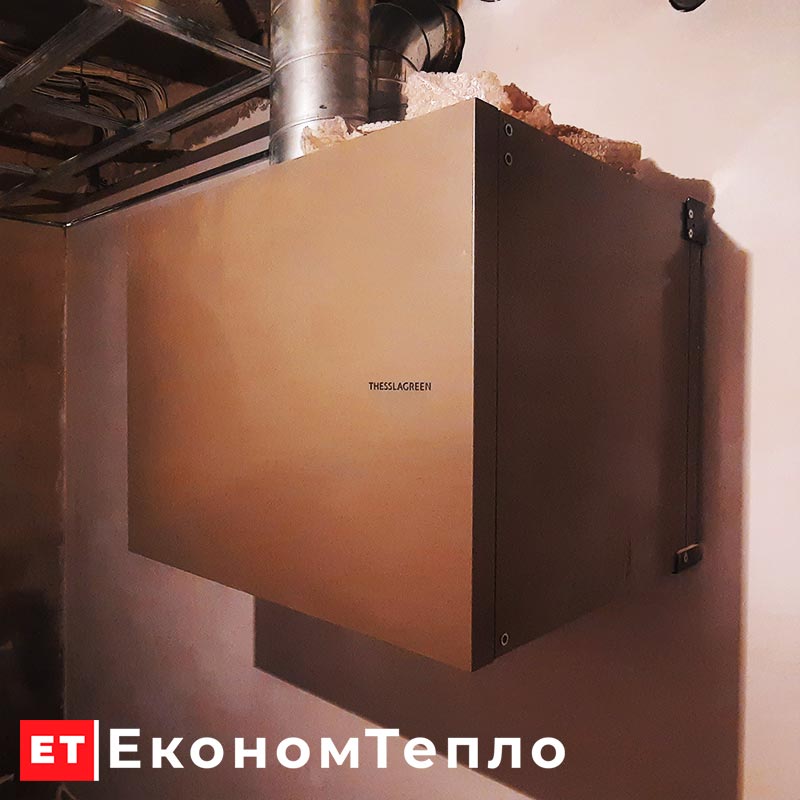

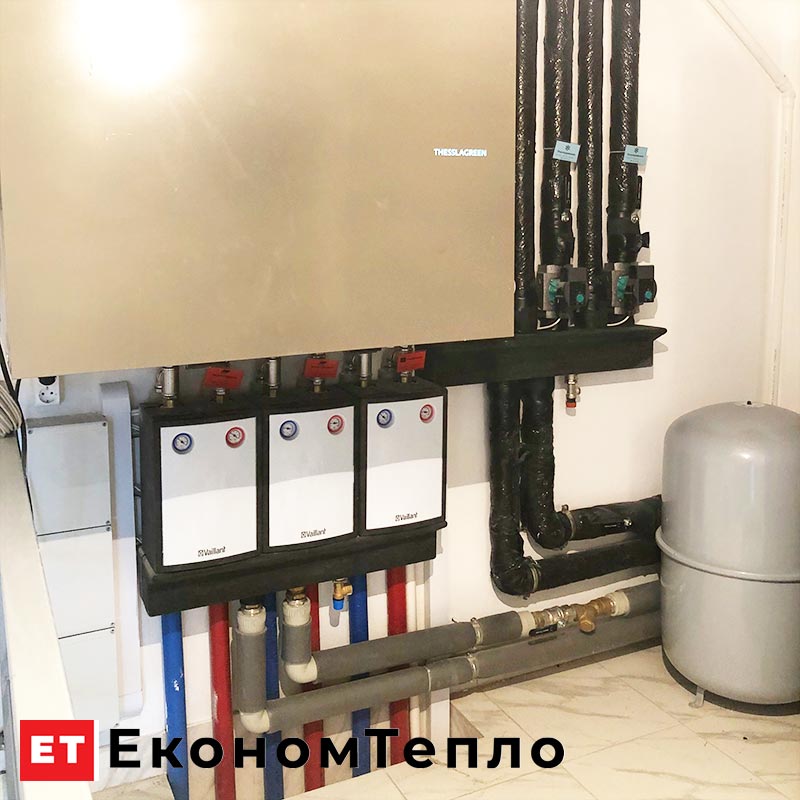

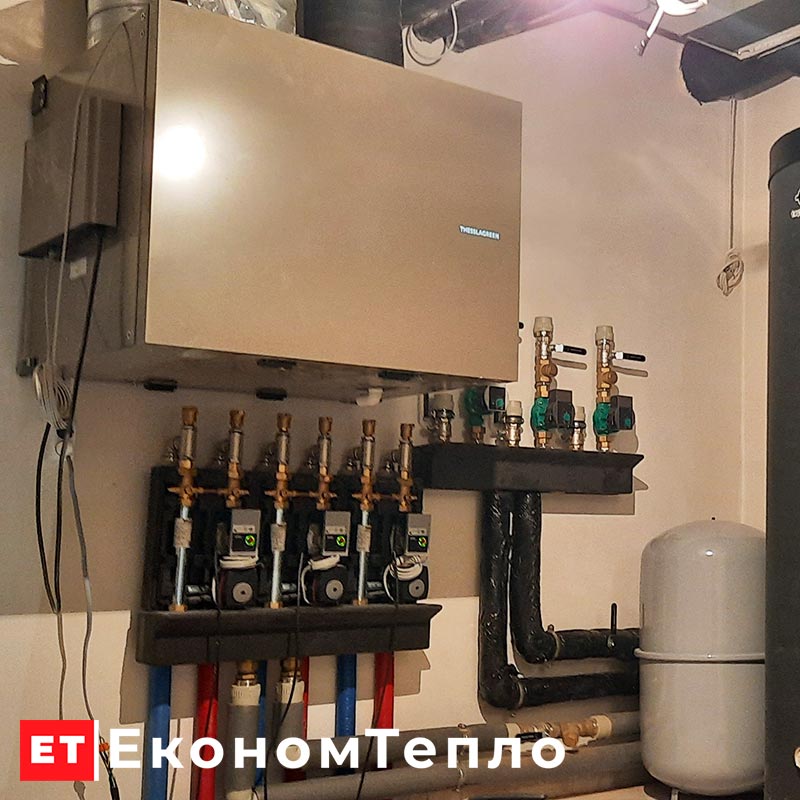

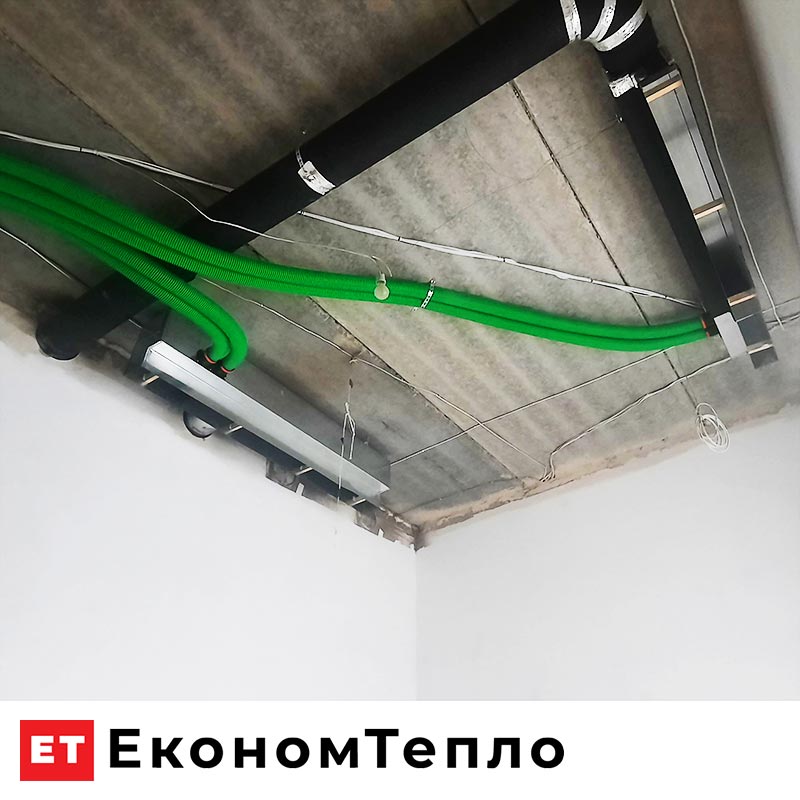

Наступним етапом монтували повітропроводи з рекуперацією THESSLAGREEN та фанкойлами Wito. Фанкойли прихованого монтажу розміщено за межами приміщень, що охолоджуються, для виключення можливості шуму під час роботи.

Холод розподіляється через лінійні дифузори, які вписуються в дизайн та завдяки правильному підбору охолодження відбувається комфортніше ніж у простих кондиціонерів. Система вентиляції виконує три головні функції:

1. Догрів приміщення басейну так як теплої підлоги недостатньо.
2. Осушення повітря до норми.
3. Для обдуву вікон.

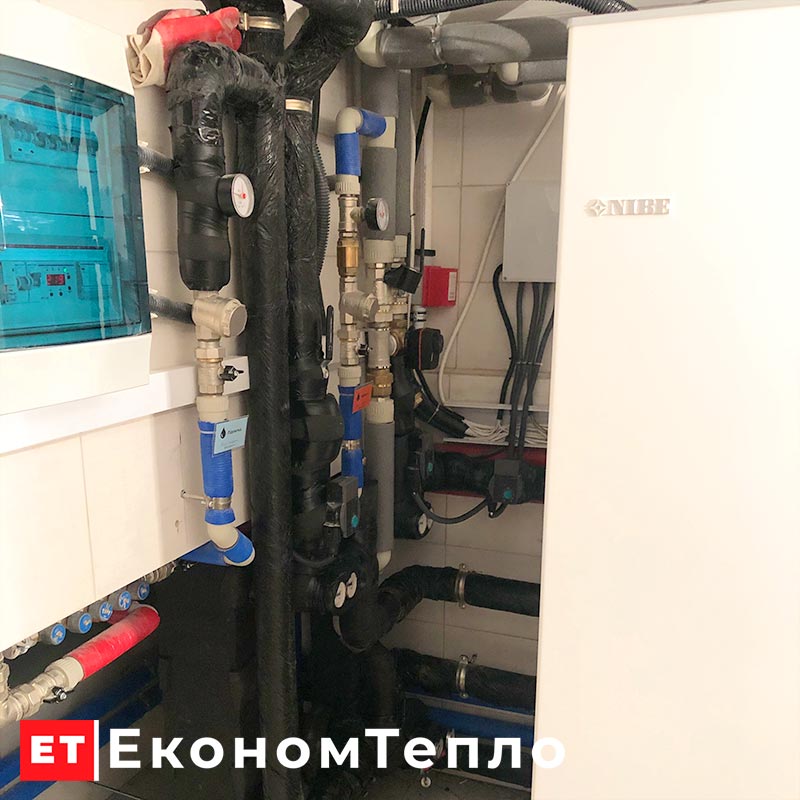

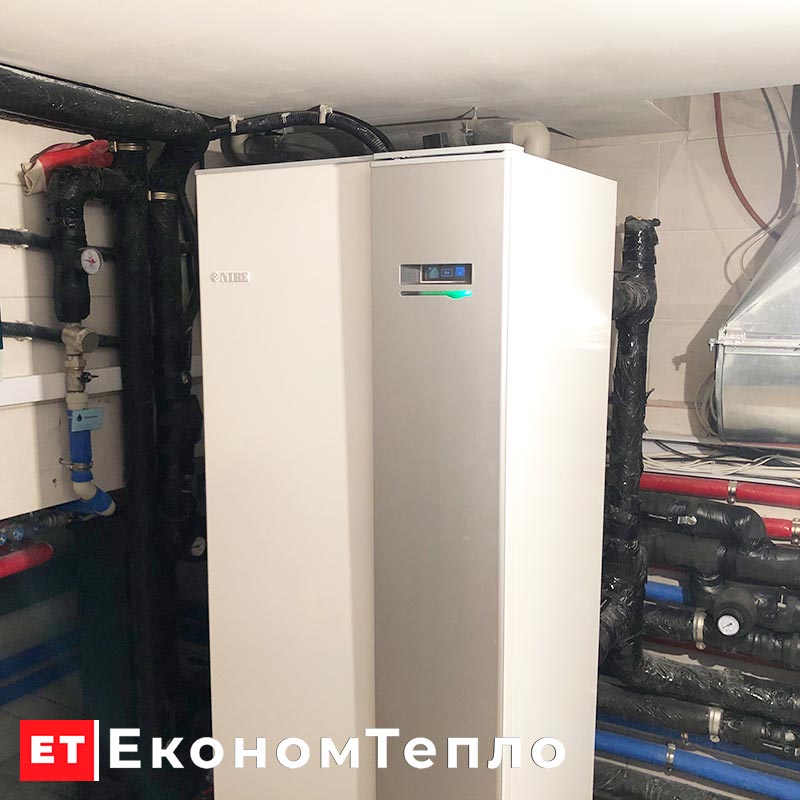

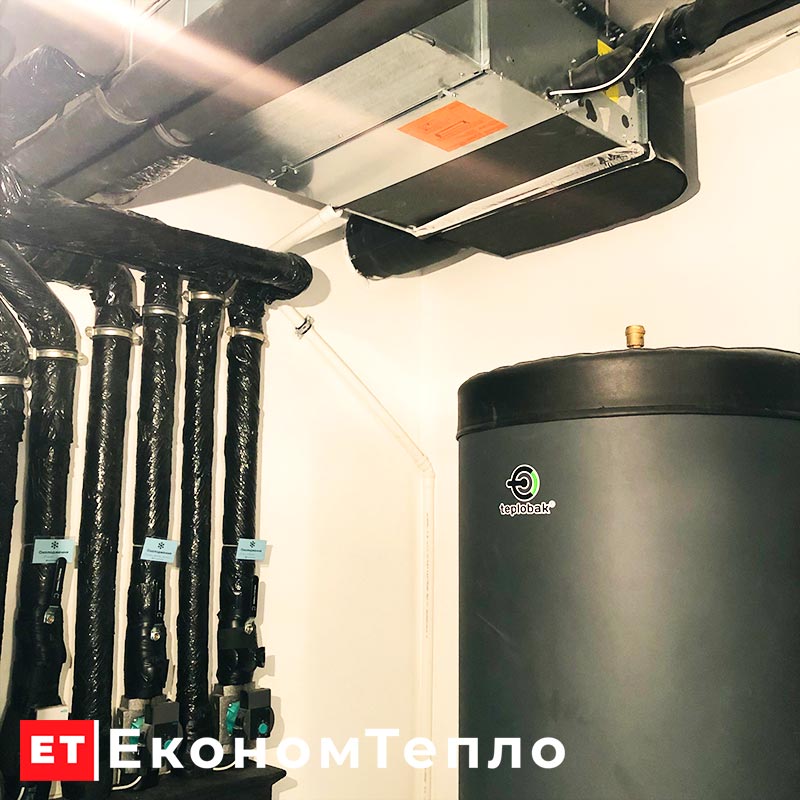

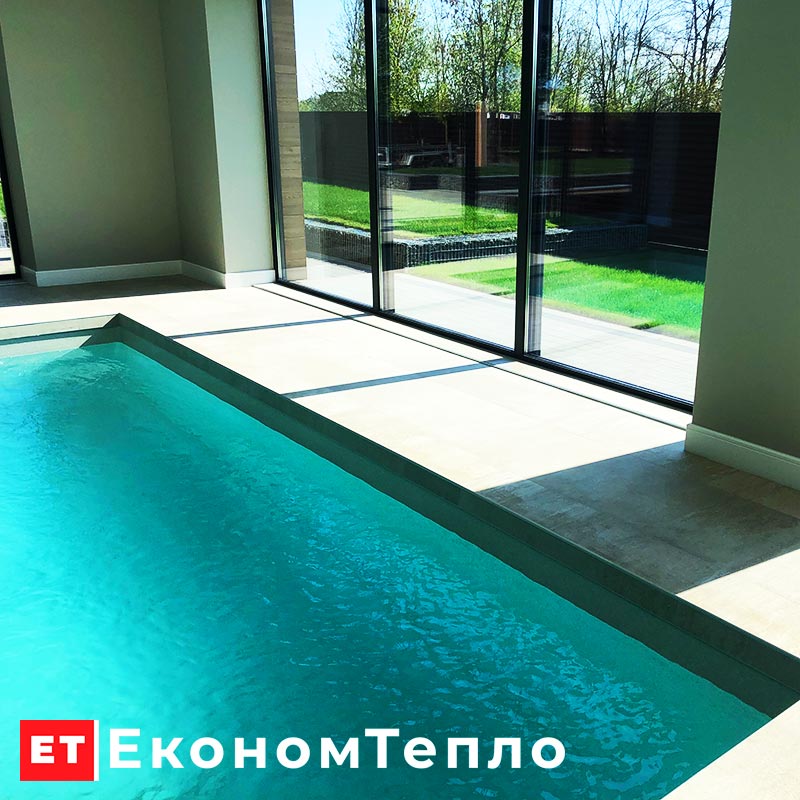

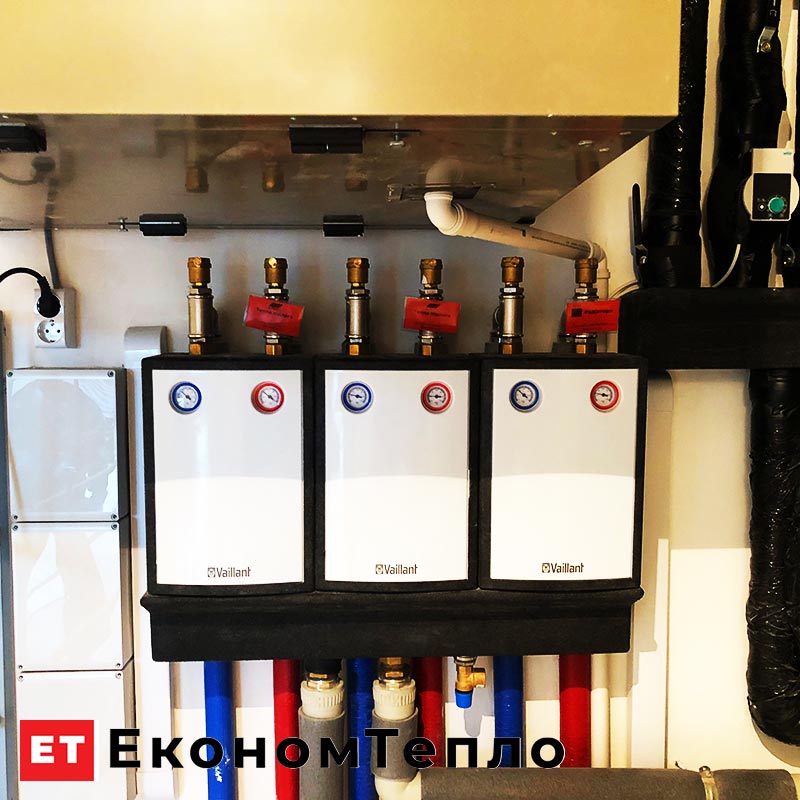

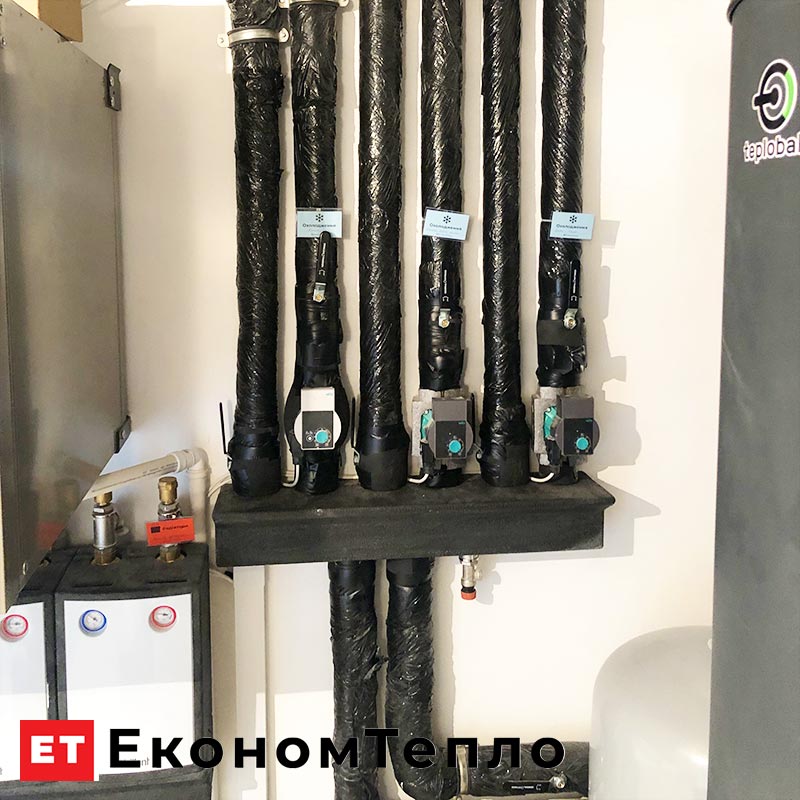

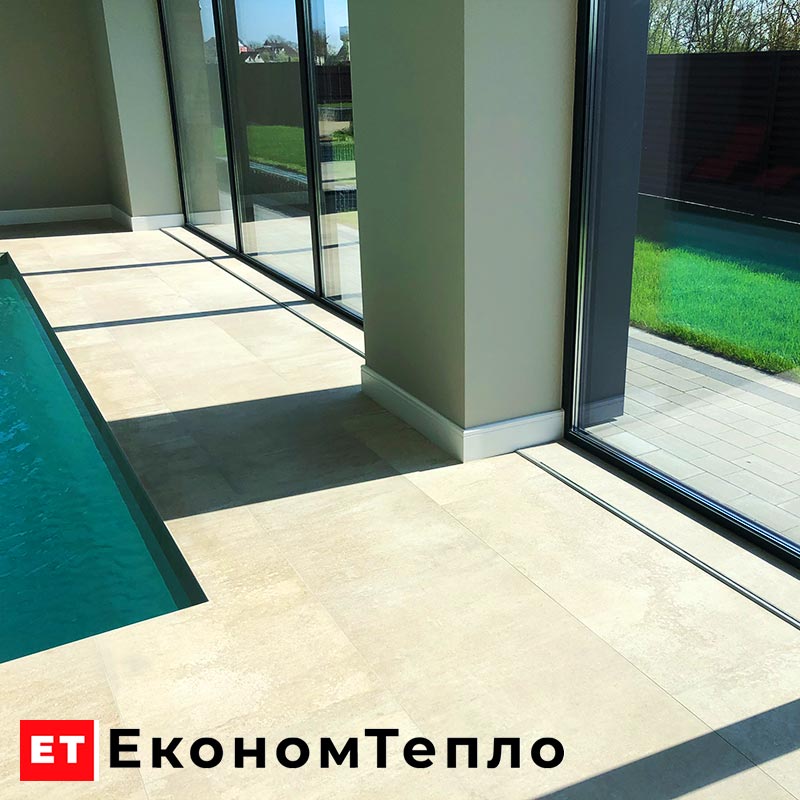

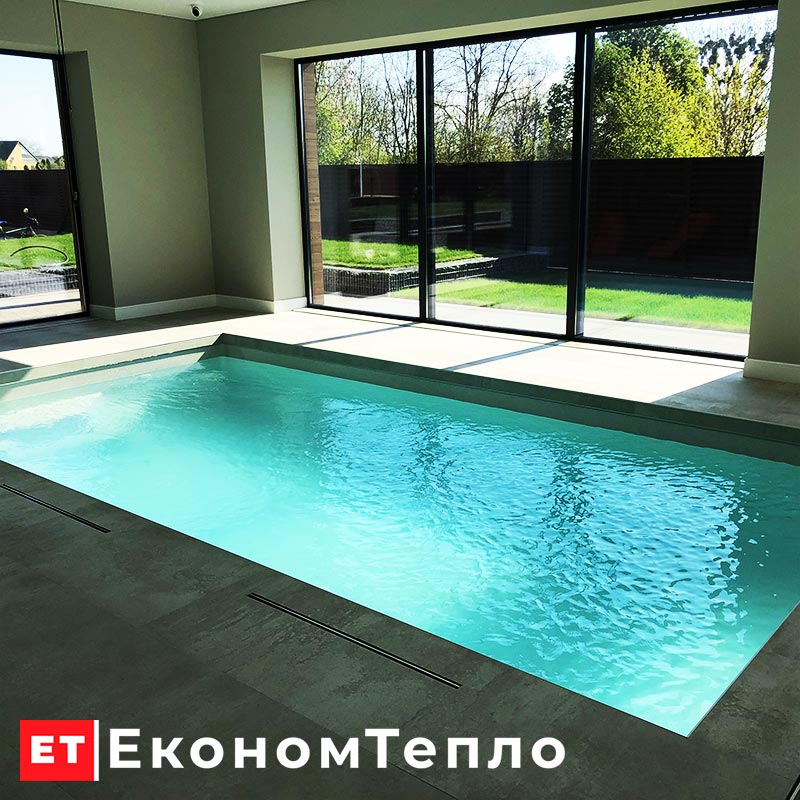

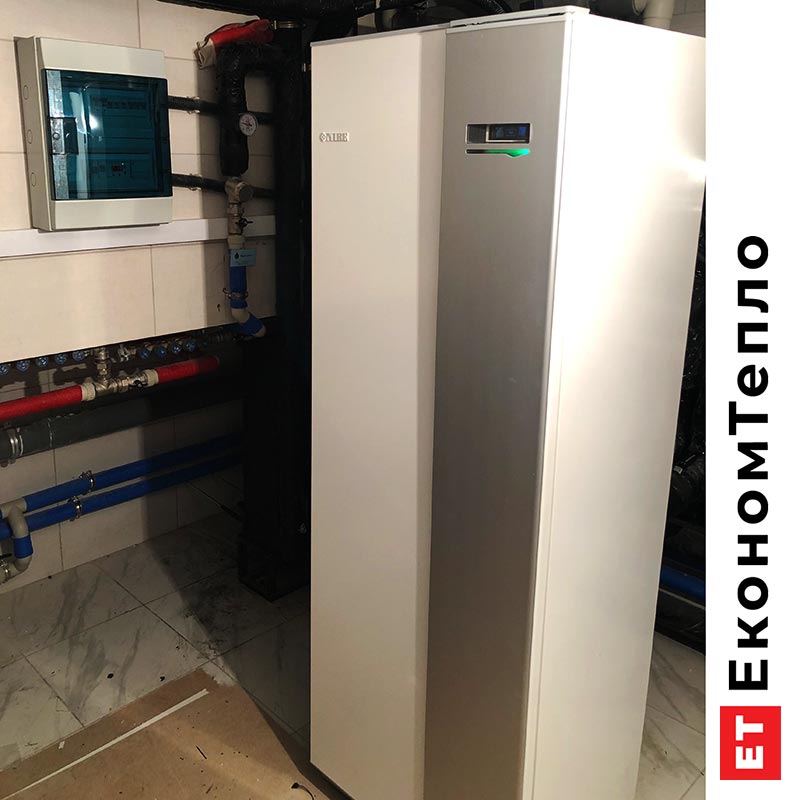

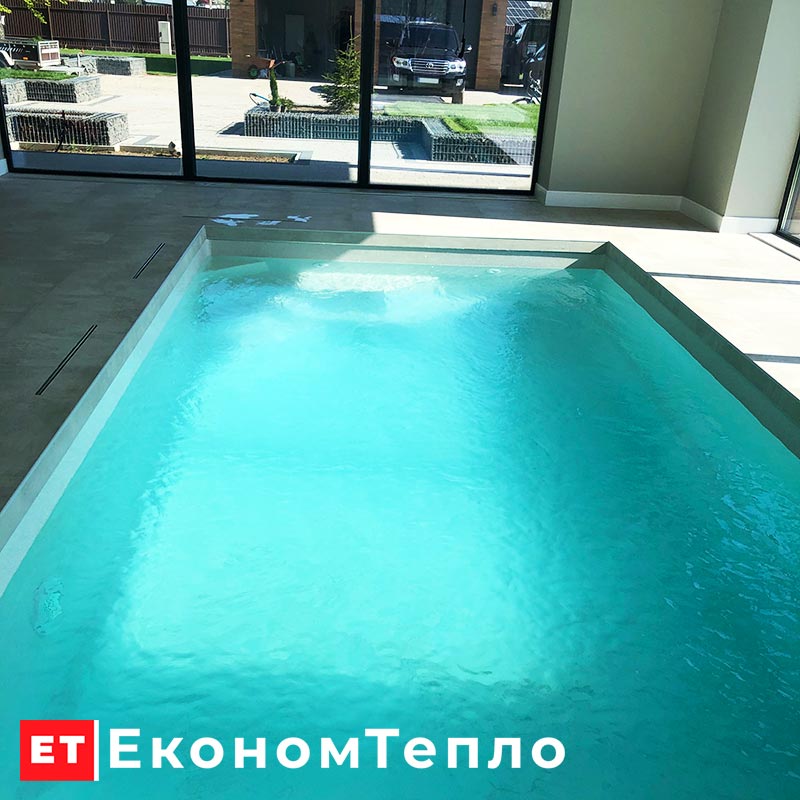

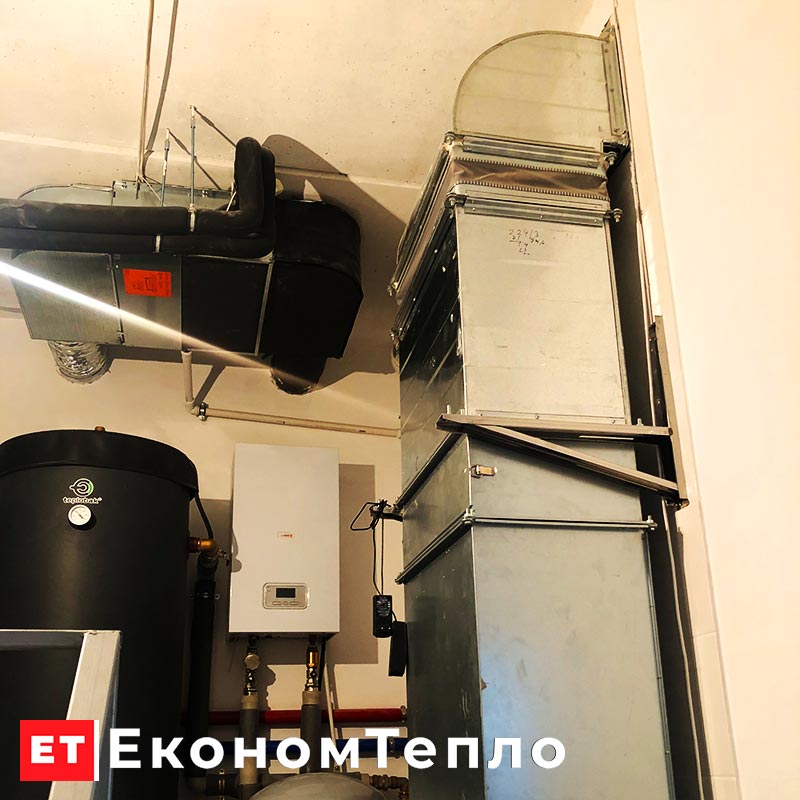

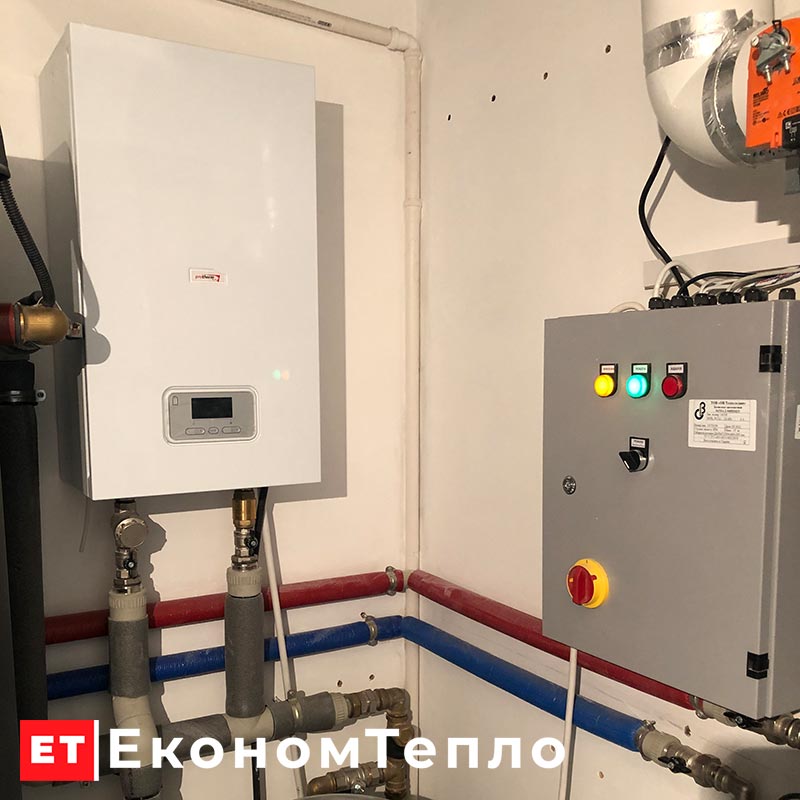

Шостим етапом було прокладання теплої підлог в приміщені басейну. І вже на остаток була змонтована паливна з геотермальним тепловим насосом NIBE F1355 потужністю 28 кВт, у парі з електричним котлом Protherm Скат потужністю 18 кВт.

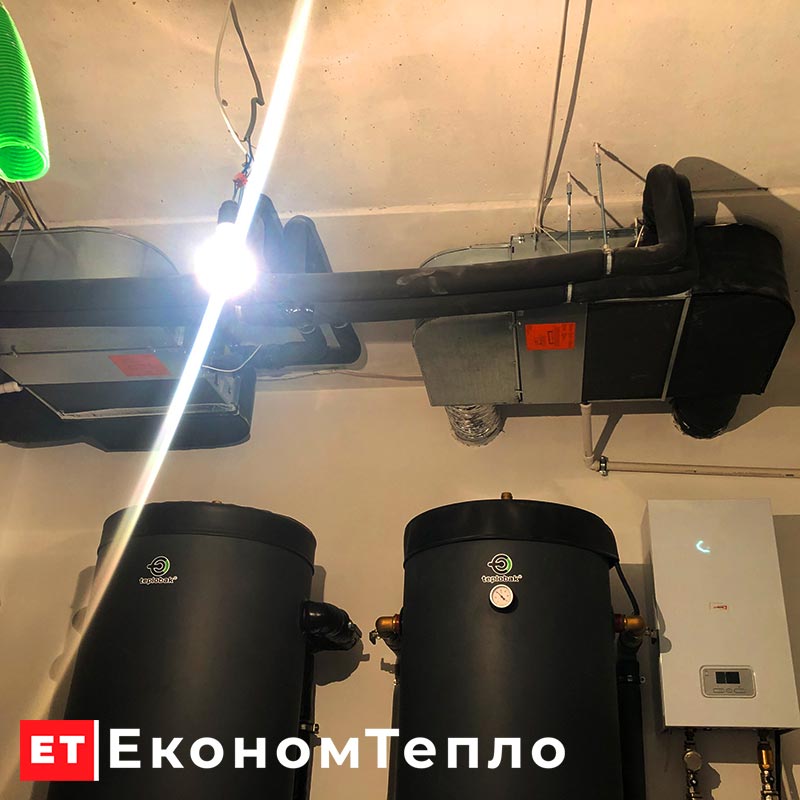

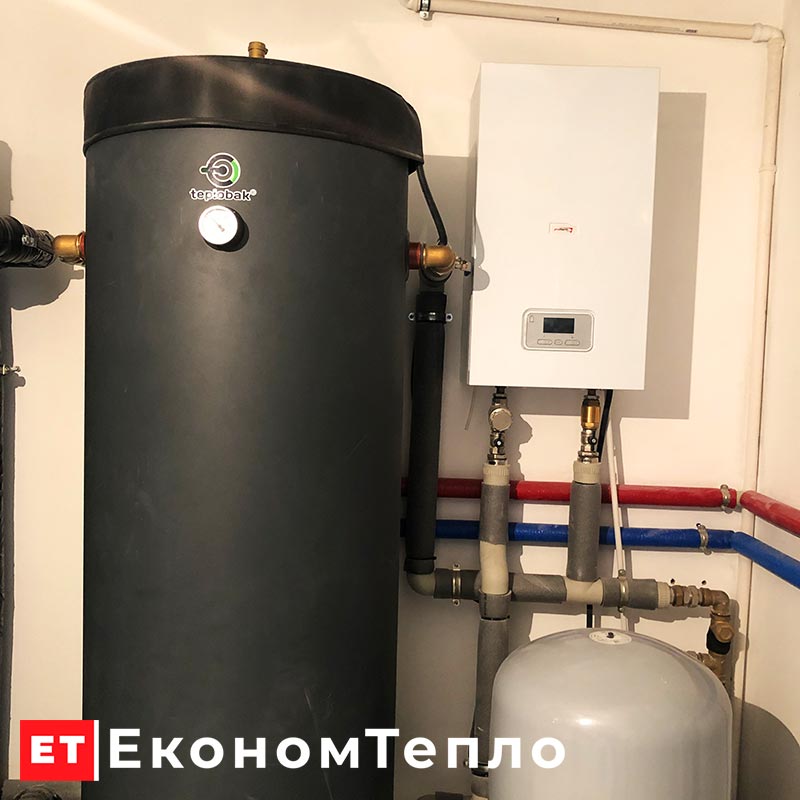

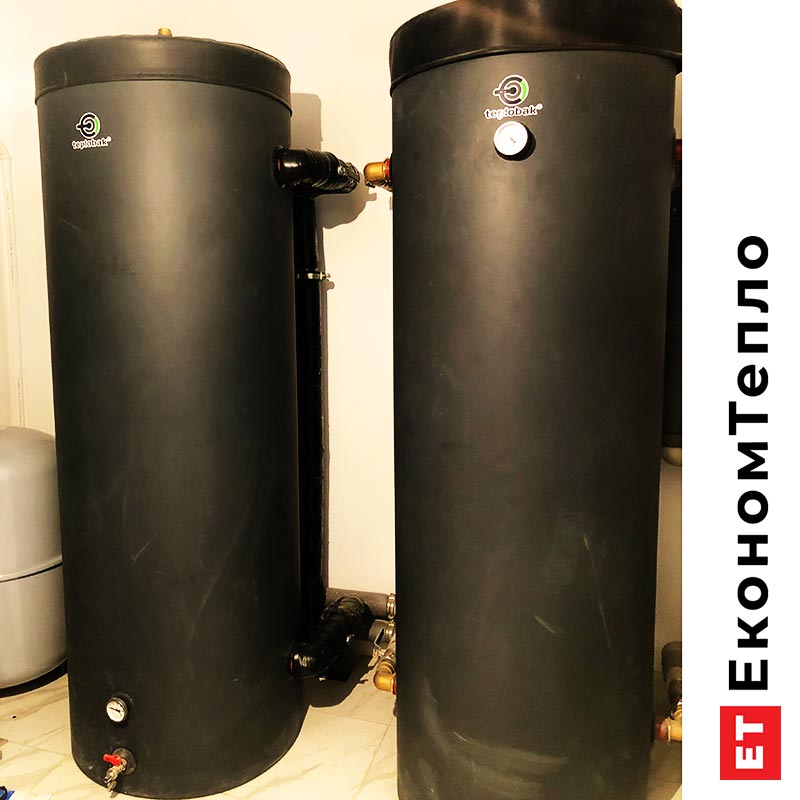

Було встановлено дві буферні ємності (на опалення та на охолодження). Гаряче водопостачання було забезпечене завдяки бойлера непрямого нагріву Drazice OKC NTR/HP, об’ємом 500 літрів із збільшеним теплообмінником.

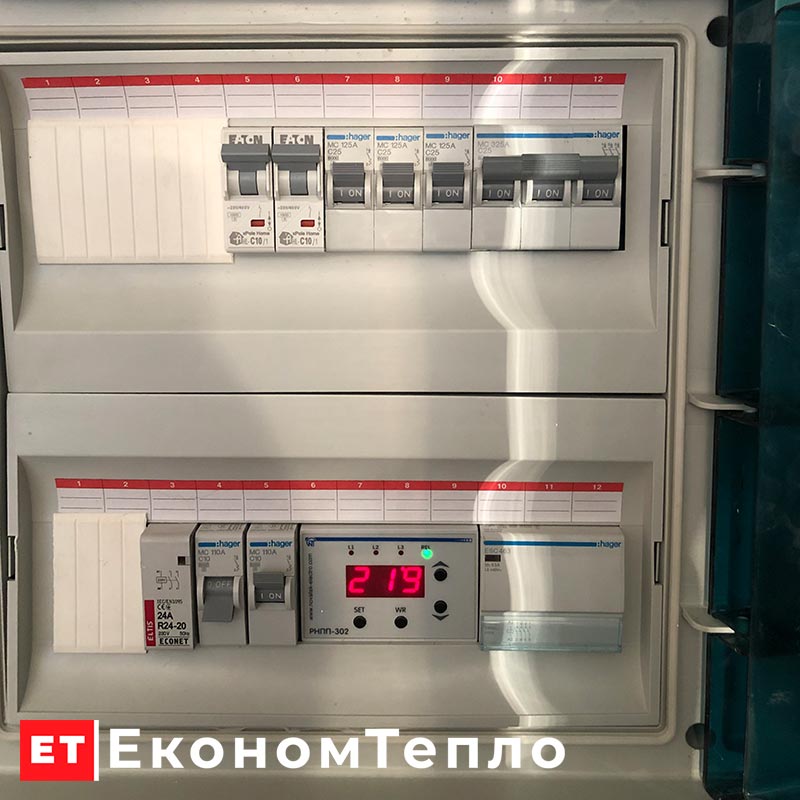

Система керування кліматом здійснюється за допомогою єдиної системи розумного будинку, яка керує усім обладнанням.
