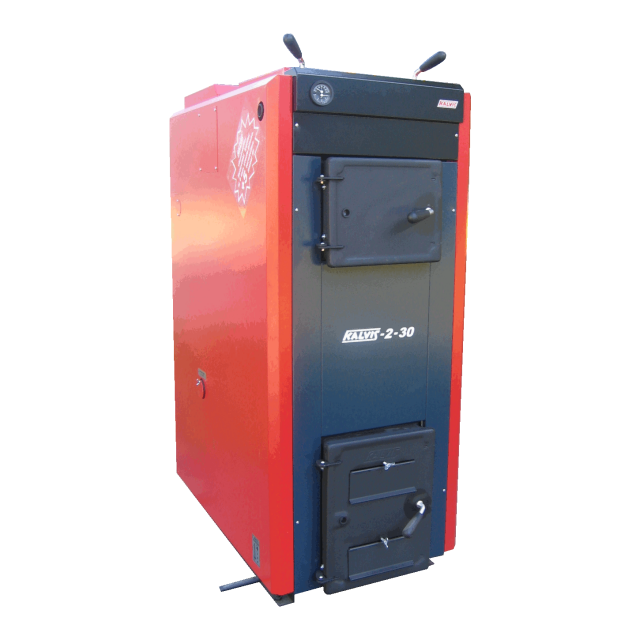

Твердопaливний котел Kalvis 2-30 (Механіка)

Опис котла Kalvis 2-30:

• Товщина металу внутрішнього корпусу - 6 мм;
• Велика камера завантаження;
• Високий ККД;
• Рухомі колосники;
• Можливість вмонтувати електронагріваючі елементи;
• Ефективне використання пального та мінімальне забруднення повітря;
• Можливість вмонтувати змійовик аварійного охолодження циркуляційної води.

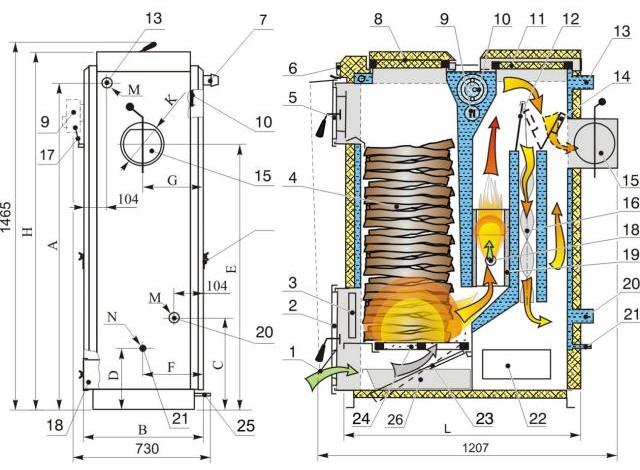

Конструкція котла Калвіс 2-30:

1.Заслінка постачання повітря;
2. Дверці камери згоряння;
3. Двері з чавуну;
4. Камера згоряння;
5. Дверці для завантаження палива;
6. Термоманометр;
7. Регулятор тяги;
8. Верхні дверці завантаження палива;
9. Роз'єм електричного нагріваючого пристрою;
10. Місце для котушки охолодження;
11. Сервісна кришка;
12. Рухомий супорт заслінки розпалювача;
13. Підключення гарячої води в теплообмінник;
14. Заслінка розпалювача;
15. Димохід з заслінкою тяги;
16. Турбулізатори;
17. Ручка заслінки розпалювача;
18. Вторинні отвори подачі повітря з заслінками;
19. Каталізаторні плити;
20. Підключення холодної води в теплообмінник;
21. Підключення до роз'єму води;
22. Кришка отвору очищення;
23. Механізм переміщення колосників;
24. Колосники;
25. Важіль переміщення колосників;
26. Коробка для попелу.
